1、 無負壓穩流罐是專為無負壓供水設備而設計的罐型之一。通過罐體頂部設置有一個真空 抑制器，進水口連接自來水管道，出水口與水泵進水管道連接。 利用真空抑制器的作用，使水箱在任何工作狀態下都保持正壓 ，從而避免了水泵直接從水管網中抽水，保護了水泵，避免了用戶缺水。

2、 罐式真空抑制器是無負壓給水設備中不可缺少的裝置，它的作用是在市政自來水流量小于用戶流量時，防止串聯管網造成真空和壓力不平衡，同時又保證了管網壓力的作用。

3、 壓力罐：壓力罐是密封的容器。當給水流量大時，由泵加壓 ，儲罐內儲存的氣體被壓縮；當給水流量小時，由壓縮氣體泄壓膨脹，將儲罐內儲存的壓氣式、壓氣式水壓裝置補充 用戶小量用水或管道泄漏，同時當給水流量小時，由主泵停機補充用戶小量用水或管道泄漏。

4、主泵及組：由不銹鋼焊接鋼基礎組成，一般由2個或2個以上相同型號的泵組組成。

5、 不銹鋼進出水口管道：即采用食品級不銹鋼材料，利用法蘭與水管連接，實現進水和出水，所用管道均為國家標準件，更易于更換，便于維修和保養。

6、 變頻控制柜：自主研發的通用智能控制軟件，PLC編程，功能齊全，故障報警及有自動 維修功能，使運行更加穩定，操作更加方便。

7、 壓力傳感器：檢測供水管網中用水量的變化情況，并將變化的信號持續傳送到微電腦。 根據不同運行狀態，實現動態壓力平衡，保證供水管網的壓力恒定，滿足用戶的用水需求。

8、電接觸式壓力表：電接觸式壓力表是用來測量氣體、液體介質的正、負壓 ，當壓力達到 預定值時發出信號，通過控制電路實現自動報警控制。

9、 止回閥：通常用作能阻止水回流的抽水裝置的底閥。

10、蝶閥： 在管路中主要起著切斷和調節流量的作用。

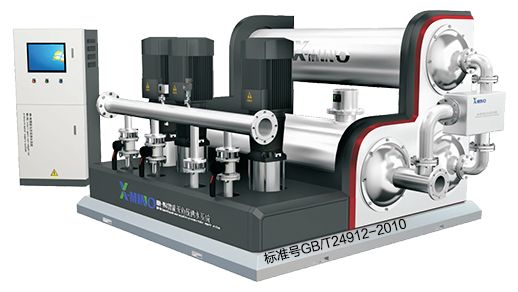

以上就是小編給大家帶來的關于變頻無負壓供水設備系統的組成部分的介紹，希望可以幫助到大家，如需了解更多相關知識，可以關注私信我哦。
